Systém C-MUTE23 (pre strop) bol primárne vyvinutý pre obytné priestory ako byty a domy, ale svoje uplatnenie si nájde aj v kanceláriách, hoteloch, resp. všade tam kde je nutné znížiť hluk cez stropnú konštrukciu.
Jednotlivé panely sú vyrobené zo špeciálnych tenko vrstvových materiálov, pričom sú k dispozícii o hrúbky 23 mm.

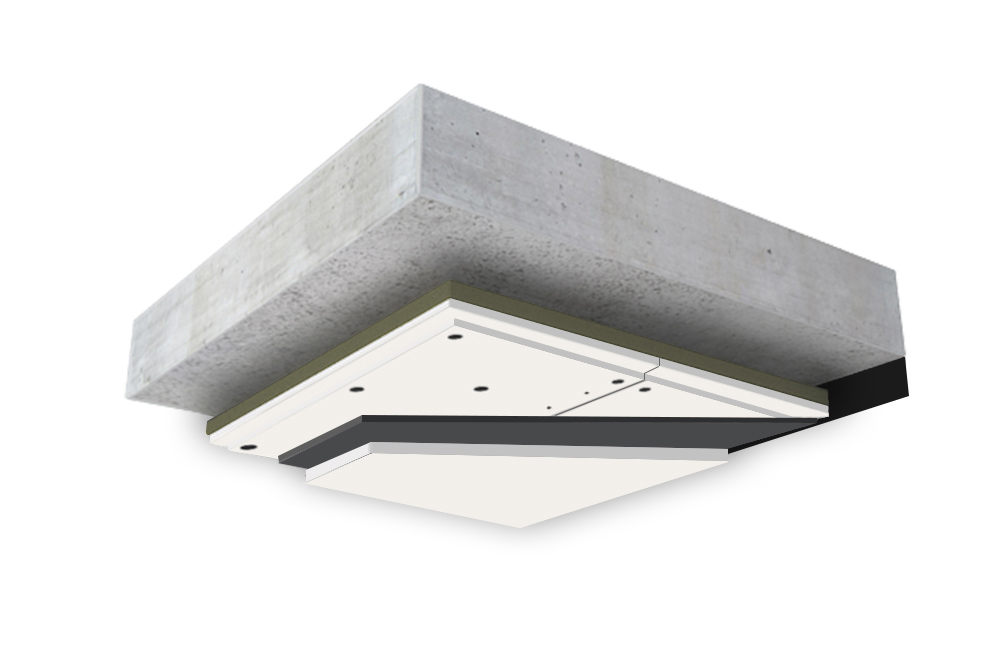

Po stavebnom zabudovaní do konštrukcie, s osadením pásu DCvisco a zatvorení sadrokartónom, je celková hrúbka systému 48 mm.
Systém je patentovaný tak, že nepotrebuje nosnú konštrukciu, ale je pripevnenýk stropu špeciálnymi úchytmi DClox (8x na panel).
Zvuková izolácia stropu
Môžnosti použitiaVzhľadom na technické kotvenie panelov, je nutné aby bol povrch steny alebo stropu rovný (maximálna nerovnosť 5 mm), zároveň nie dutinový. Strop ideálne železobetónový.
Panel C-Mute System + príslušenstvo
K realizácií systému potrebujete panel C-Mute System 23, ku ktorému dostanete aj úchyt DClox (8x na panel).
Ako originálne príslušenstvo k systému patrí DCstrip, na oddilatovanie panelov od pôvodnej konštrukcie, ďalej DClant ako akustický tmel, DCvisco, ktorým ešte zvýšite Rw celej konštrukcie a nakoniec DCscrew, skrutky k panelu.
Zvuková izolácia stropu
Dclox, súčasť MUTE panela
DCStrip
DCvisco
DCscrew
DClant – akustický tmel
Graf vzduchovej nepriezvučnosti C-Mute System 23 s príslušenstvom
C-Mute System 23, Rw = 65 dB
C-Mute System 33, Rw = 67 dB
C-Mute System 63, Rw = 71 dB
Uvedený graf znázorňuje vzduchovú nepriezvučnosť Rw železobetónového stropu so systémom C-Mute 23 a originálneho príslušenstva.
Rw (vzduchová nepriezvučnosť) je hodnota, ktorá určuje koľko decibelov neprepustí konštrukcia k susedom, alebo od susedov k nám.
Čím je hodnota vyššia, tým viac decibelov konštrukcia zastaví a menej hluku počujeme.
Rozdiel v hluku 3 dB ľudské ucho vníma ako 50% zlepšenie.
A to všetko pri hrúbke len 48 mm.
RwČím je hodnota na grafe vyššia, tým menej hluku počujeme na druhej strane konštrukcie. Každé 3 dB sú pre ľudské ucho zníženie hluku o 50%.
Panely Mute sa dodávajú v balení s úchytom DClox a je možné si k nim prikúpiť akustický tmel DClant, dilatačnú penu DCStrip alebo akustickú fóliu DCVisco.
Panely MUTE s týmto príslušenstvom výrazne zvyšujú útlm konštrukcie.
